In aceasta serie de articole, inceputa cu scopul de a populariza diversele sisteme de incarcare ale stilourilor vintage (dar nu numai), am discutat despre stilourile cu incarcare capilara, cu piston, cu convertor. Din cate vad, confuzia este prezenta in ce priveste notiunea de incarcare cu piston, aerometric, vacumatic, bulb, plunger, etc, cam toata lumea vorbeste despre “pompita”, sub o forma sau alta.
In acest articol, voi incerca sa schitez principiile de functionare ale sistemului de incarcare vacumatic, principiu ce pare a fi fost inteles mai putin decat ale altor sisteme de alimentare. Este unul din cele mai interesante (si complicate) sisteme de incarcare, dar nu este neaparat unul instalat doar pe stilouri vintage; a fost copiat si instalat pe stilouri fabricate in ultimii ani, asadar recent, revitalizarea acestui sistem fiind o rezultanta directa a interesului din ce in ce mai mare pentru sisteme de incarcare vintage ale industriei de specialitate, la presiunea venita din partea celor pasionati si a cerintei pietei internationale.
Dau ca exemple aici noile serii fabricate de Wing Sung in China (in urma preluarii unor patente Parker), sau de cei de la Edison. Insa acestea nu sunt singurele exemple, daca este sa ma refer strict la modele cu incarcare vacumatica.
SACUL DE CAUCIUC
Aparitia sacului de cauciuc, ca modalitate de aspirare/stocare si dispersie a cernelei, a fost un moment care a revolutionat fabricarea de stilouri. A insemnat aparitia a zeci de modele si sisteme prin care un stilou, cu un sac de cauciuc instalat in corp, putea sa traga si sa retina cerneala, prin diverse metode, mai mult sau mai putin eficiente.
La modul general, un astfel de sistem de incarcare cu sac are ca piesa centrala un sac de cauciuc (sau cauciuc siliconic, aparut dupa anii 50), care este instalat in interiorul unui corp de stilou, regula fiind ca sacul sa nu fie in contact direct cu peretii corpului (despre aceasta chestiune am vorbit in secundar in mai multe articole). Sacul este conectat cu sectiunea penitei (sub o forma sau alta: lipit in exteriorul sau in interiorul unui conector, sertizat pe sectiune, parte a feedului, etc).
Din afara corpului, printr’un mecanism (buton, plunger, levier, bulb, pump, moneda, lama de tip aerometric mai tarziu, etc), se exercita o presiune pe sacul din interior, care va expulza aerul prin sectiunea penitei. Elasticitatea cauciucului va determina sacul sa traga cerneala din calimara, la incetarea presiunii exercitate pe el de mecanismul respectiv. Principiul functioneaza atata vreme cat a) sacul nu este perforat, si b) de la sac in jos spre penita, etanseitatea este asigurata in feed/penita pe sectiune, sectiunea nu este fisurata, feedul asigura o buna etanseitate pe penita, etc).

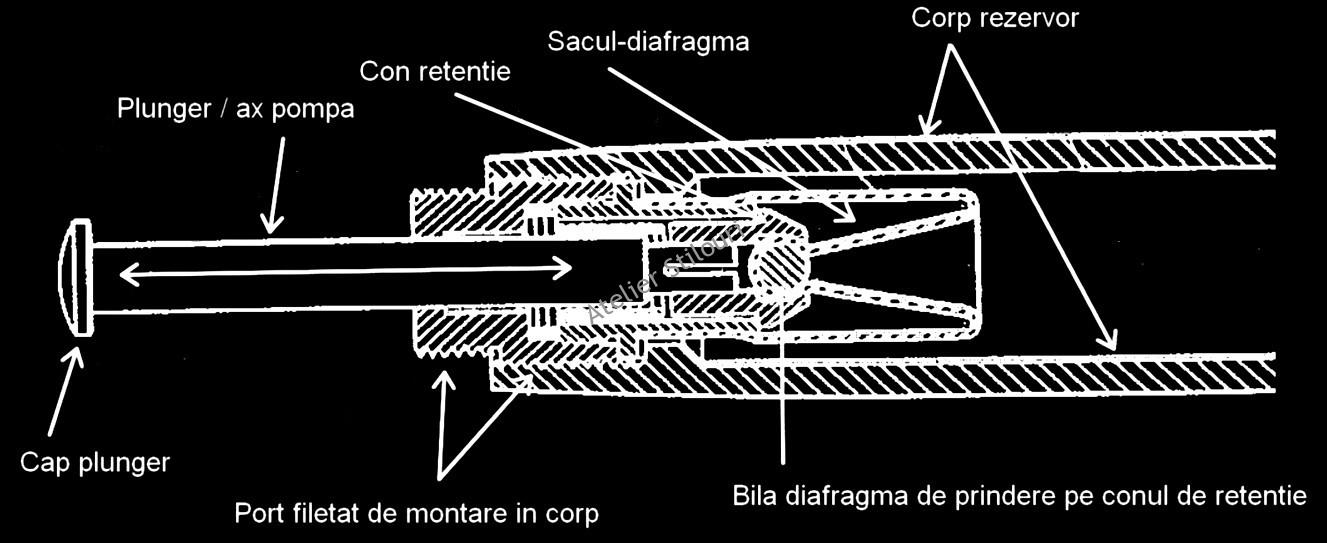

Sistem vacumatic - schema patent

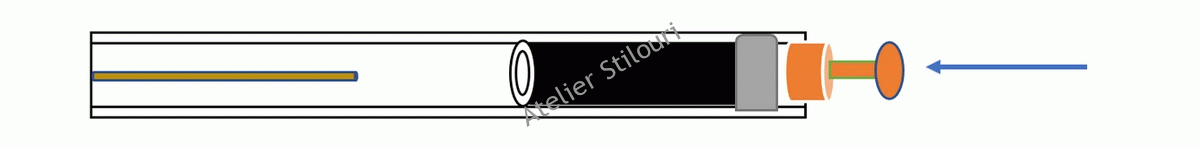

Intr'o maniera simplista, modul de actionare a diagfragmei vacumatice si umplerea stiloului.
PRINCIPIUL DE INCARCARE VACUMATICA
Una din primele concluzii trase de fabricantii de stilouri in anii 20-30 a fost ca sacul este un bun rezervor de cerneala, dar in nici un caz unul suficient pentru doritorii de stilouri cu o autonomie mai mare decat cea normala, asigurata de un sac. Chiar si in cele mai mari versiuni ale sacului (de ex Parker Duofold Sr, no 22), aspirarea cernelei in acesta se face intr’o proportie de doar 70-80%, presiunea mentinand un “buzunar” de aer in permanenta in capatul de sus al sacului. Indiferent de presiunea exercitata de butonul modelului Parker mentionat, volumul de aer din sac nu va fi complet eliminat. Fizica simpla, care a dat de lucru inventatorilor din anii 30, ducand la aparitia sistemului de incarcare de tip vacumatic (si nu numai).

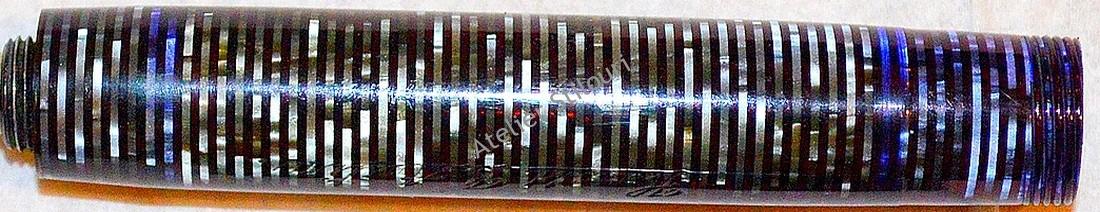

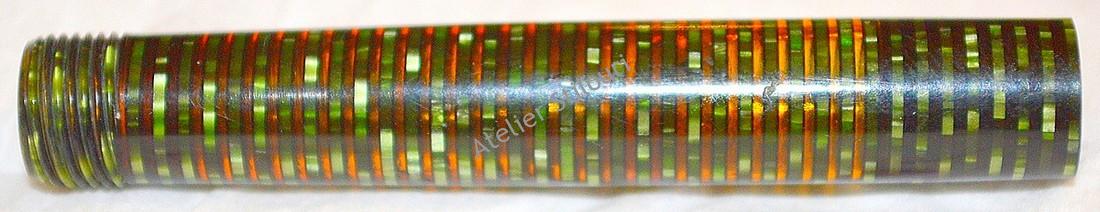

In anii 30 asadar, Parker vine cu o idee novatoare: ce ar fi daca in loc sa aspiri cerneala intr’un sac, ai folosi sacul insusi pentru a trage cerneala intr’un corp intreg, folosind principiul de aspirare al presiuni exercitate de elasticitatea cauciucului? Si daca ai face corpul semitransparent sau transparent chiar, ai putea vedea si nivelul cernelei in rezervor! Pana atunci, acest nivel nu putea fi determinat cu precizie, ci doar banuit; nu exista o modalitate de a vedea cata cerneala mai ai In stilou, sacii si corpurile fiind, evident, complet opace. Celuloidul excelent, in culori vii si asezat inelar pe structura, intercalat cu celuloid transparent sau translucent a dat stilouri extrem de frumoase si cu o transparenta ridicata.
Din pacate, sacul era avea si parti negative, ceea ce a ajutat la disparitia lui din fabricatia stilourilor (inca o data, nu s’a intamplat deodata, ci in decursul anilor, si nu complet). Partile negative erau cam acestea: capacitate relativ redusa de stocare a cernelei (unele modele mai mici de stilou incarcau mai putine cerneala decat un cartus standard din ziua de azi), se uzau uneori prematur, ceea ce ducea la costuri de reparatie/inlocuire uneori nejustificate (pentru posesori),
Aciditatea ridicata a cernelurilor era o alta problema, pana in anii 50, cand retetele au inceput sa fie mai atent compuse. Cam pe atunci, producatorii de cerneala au realizat ca nu au acordat destula atentie contactului prelungit a unor piese componente ale stiloului cu cerneala. Reteta cauciucului nu era nici ea perfecta, si s’au cautat imbunatatiri. Lipsa unei educatii in privinta curatarii periodice a stiloului exista si ea; producatorii au inceput sa raspandeasca prin diverse metode materiale prin care cautau sa educe in aceasta privinta. Bineinteles ca problema nu s’a rezolvat complet nici in ziua de astazi, pentru ca si sacii noi sau piesele aftermarket puse pe stilouri vintage cu sac incep sa corodeze, desi nu in masura in care se intampla, sa zicem, in anii 40-50. Si nici curatarea periodica a unui stilou nu este una aplicata de fiecare posesor, daca imi aduc aminte de multe stilouri venite in atelier la reparatii.

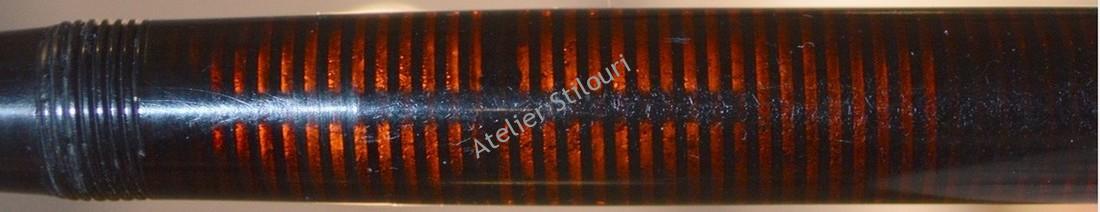

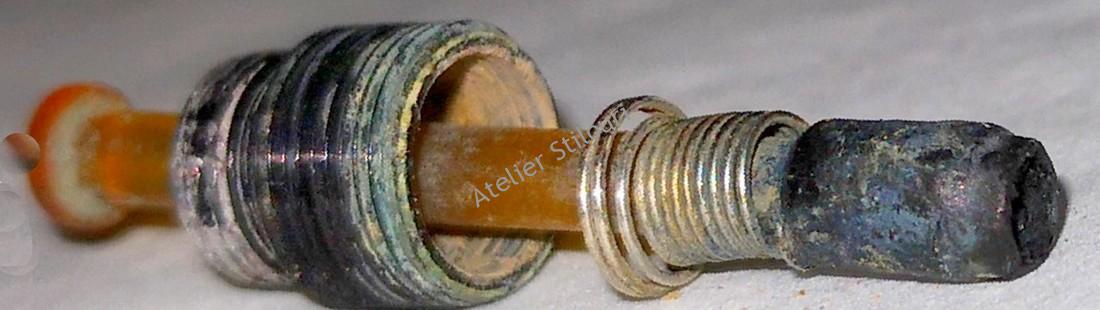

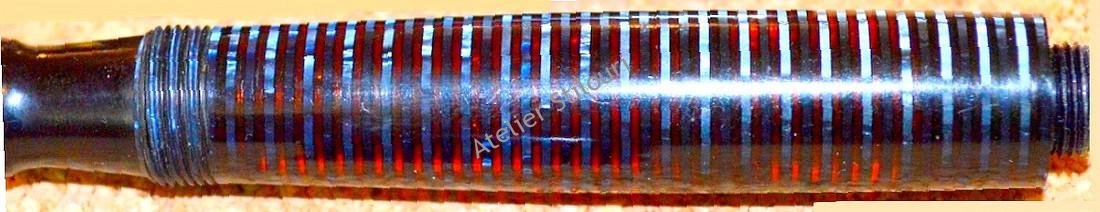

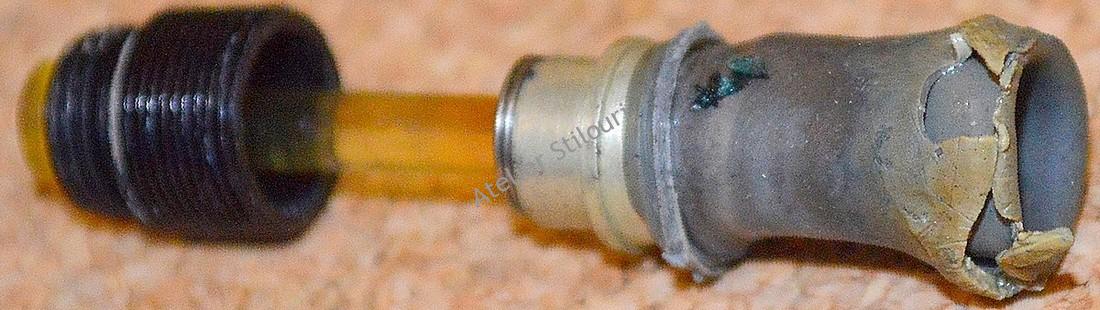

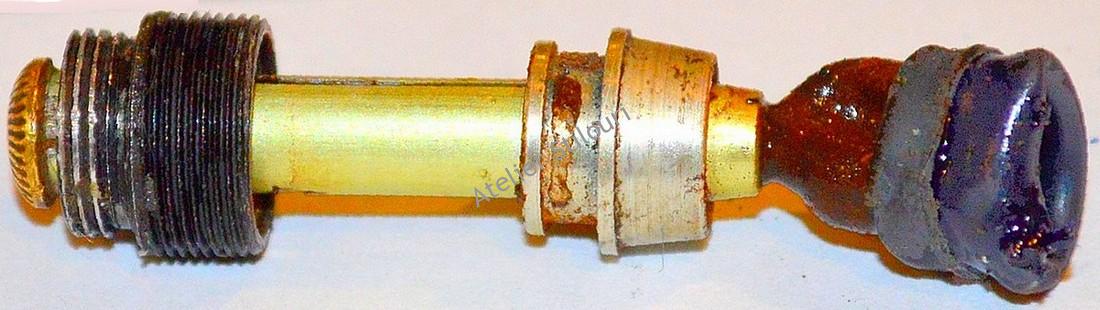

Mai jos, aveti cateva exemple de diafragme in modele Parker Vacumatic, care au fost afectate de aciditatea cernelei, care devine o adevarata “sac killer”, daca este lasata cu lunile si anii in contact cu aceste componente.

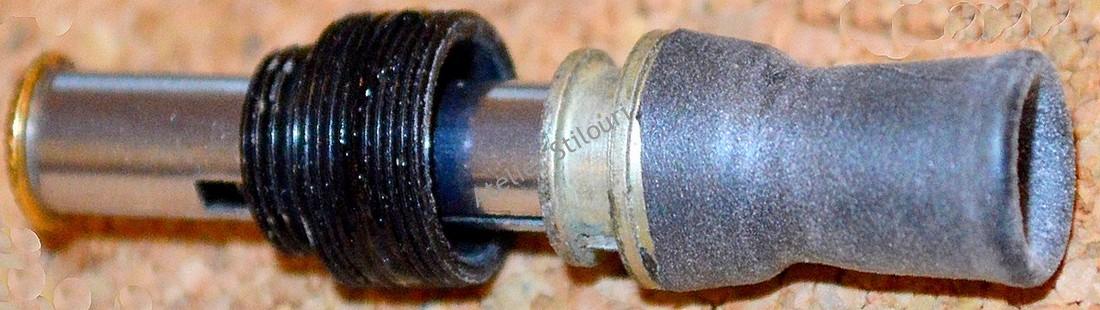

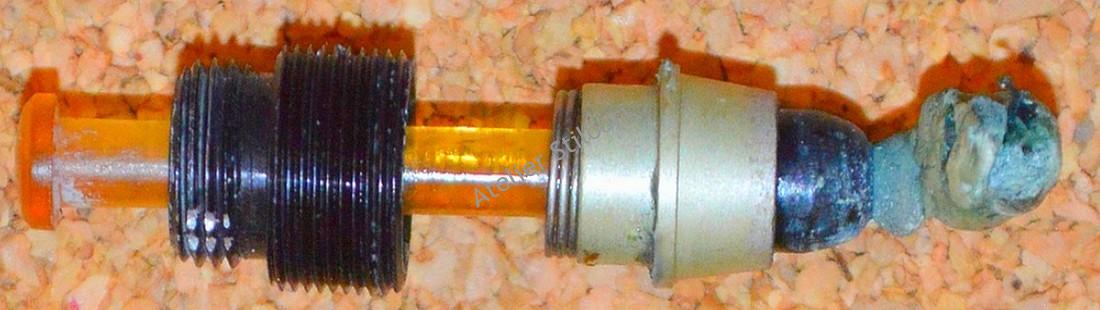

Diafragma noua, instalata pe un sistem vintage vacumatic Parker
Sacul de cauciuc (indiferent de model) a existat ca una din cele mai folosite metode de incarcare a unui stilou, dar in anii 60 a inceput sa fie dat la o parte, alte metode aparand pe piata. Metode mai usoare si mai rapide de a incarca un stilou, in general raspunzand cerintelor pietei emergente de oameni de afaceri activi, calatorind mult, etc. Lumea dorea ceva nou, iar noile metode de incarcare ieftineau costurile de productie, producatorii fiind incantati de situatia nou creata.
Pentru modelele de Vacumatic de la Parker, sacul – diafragma a fost ceea ce a oferit celebritate si istorie companiei. Modelul a fost lansat in 1932, dupa o munca de 5 ani de cercetari, si cu un cost total al acestora de 125.000 de dolari. Vacumaticul clasic de la Parker a fost retras de la fabricatie in 1941, odata cu aparitia celebrului Parker 51, care va avea tot un sistem vacumatic, dar putin diferit.
