23/03/2020Una din cele mai dificile operatiuni este scoaterea piesei numite “inner cap” de pe un stilou foarte vechi. Daca stiloul este din celuloid, este si mai dificil; in timp, celuloidul devine casant, si nu e o gluma sa sfarami capacul unui stilou relativ rar, pentru ca nu mai reusesti sa dai de unul de schimb. Si daca gasesti, cine stie cand si in ce stare este.
De multe ori, stilourile vintage au clipurile rupte sau smulse, si de multe ori, acestea se pot scoate (greu) si inlocuite cu orginale de pe stilouri donatoare sau produse aftermarket noi (da, exista). Dupa experienta mea proprie, cele mai dificil de manevrat si reinstalat sunt cele de pe Waterman si Mabie Todd si Conway Stewart (perioada 1920-1930), datorita modului de prindere (nituri, placa interna de prindere cu gheara interioara), dar se pot rezolva si acestea.

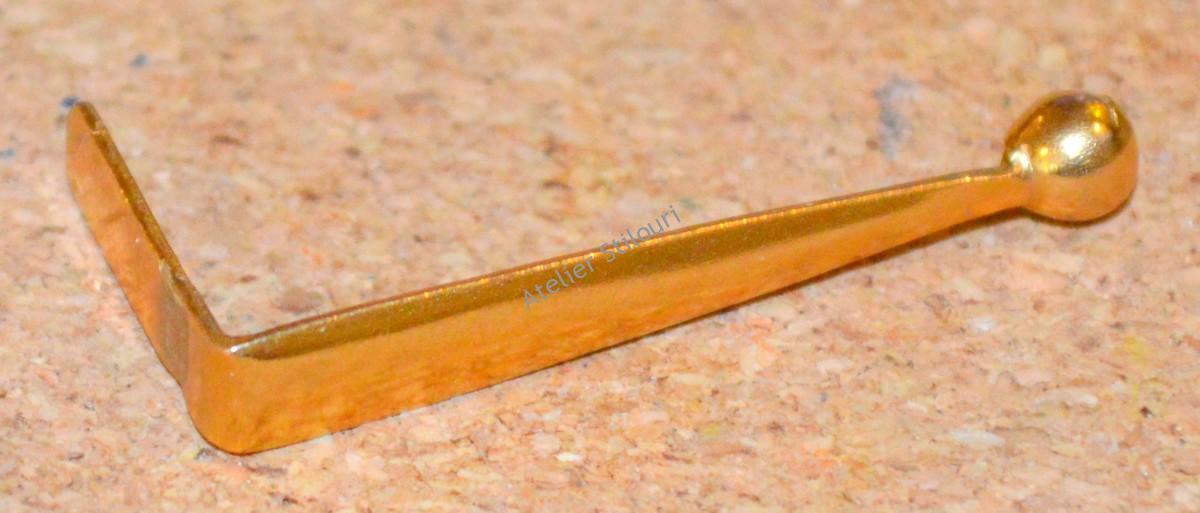

La acest stilou Wahl Eversharp Brazilian Green, clipul are un sistem de prindere in forma de Z. Sistemul asta este vazut des pe stilourile produse intre 1920-1930 de Eversharp, Sheaffer, Conklin. Acest clip nou de aici este unul aftermarket si a fost procurat de la Nishimura (US), material otel placat 14kt, in foto aici fara profil in forma de Z. A fost profilat inainte de montare, lungime dupa profilare 32.4mm. Profilul este unul normal pentru perioada, cu exceptia faptului ca varful clipului este in forma sferica, in timp ce clipul original de Wahl avea un roller, nu bila pe capat.

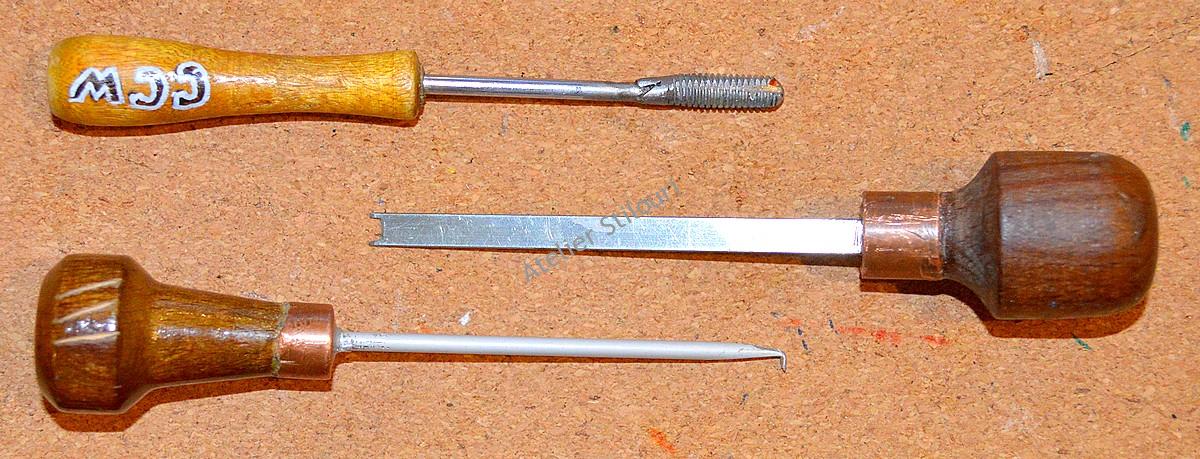

Capacul a stat in ultrasonic in jur de 20 minute x 3 reprize, si apoi incalzit. Piesa interioara (inner cap) a fost scoasa cu greutate, prin folosirea unui 1) twister cu canal dreapta spre stanga, 2) lama otel, 3) tragator in unghi drept, toate productie proprie.

Lungimea clipului este mai mare decat a celui original, asa ca slotul de intrare in capac a trebuit mutat mai sus cu 5mm, pentru ca estetic sa fie in regula. Un nou slot a fost facut pe capac, dupa scoaterea inner cap-ului, prin perforare in linie. In acelasi timp, inner cap-ul a fost modificat pentru a accepta noua pozitie a partii de clip interior.
Clipul nou a fost masurat si taiat la dimensiunea corecta, instalat pe capac, apoi fixat cu un strat foarte subtire de epoxy, pentru a nu aluneca la reintroducerea capacului interior. Dupa uscarea stratului de epoxy (12 ore), capacul interior a fost fixat corespunzator, prin frictiune, peste lamela in forma de Z a clipului, ramasa in interior.

O picatura de epoxy (clear) a fost adaugata in punctul de iesire din capac, pentru fixare mai buna. Asta a inchis complet spatiul de 0,2 – 0,4mm ramas in slot (slotul a trebuit largit, pentru ca latimea clipului este una mai mare decat a clipului original Wahl, extra 1,3mm).
INAINTE DE REPARATIE

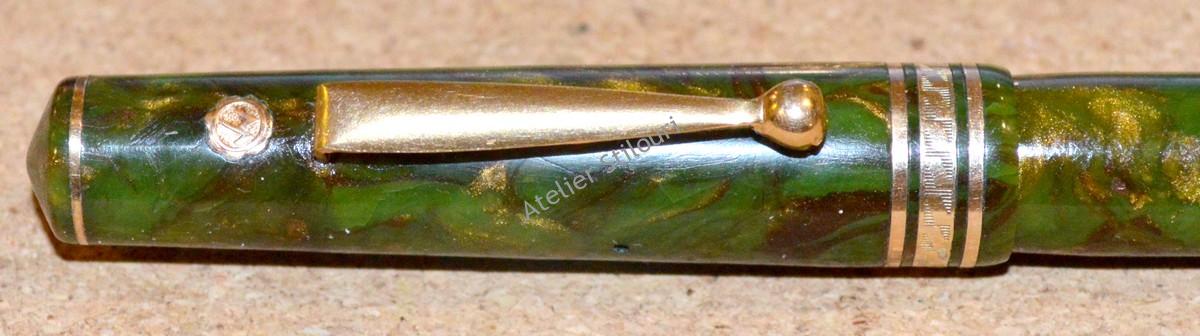

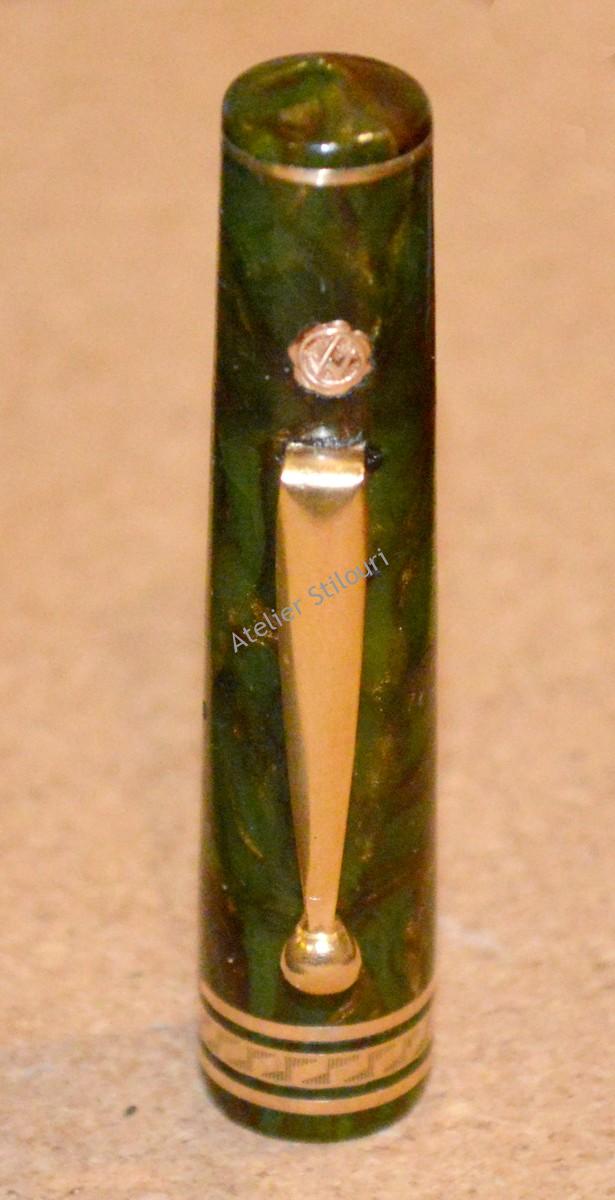

DUPA REPARATIE
