26/04/2021Unul din cele mai interesante (si dificil de reparat) sisteme de incarcare, dezvoltate de Sheaffer pentru modelele Snorkel (Sentinel, PFM, Statesman, etc). Functionarea este usor de inteles: o tija pneumatica culiseaza sus-jos, si creeaza vacuum intr'un sac legat direct la un tub de metal asemanator unui ac de seringa, introdus in calimara. Sacul se comprima, la impingerea tijei in jos presiunea se modifica in sac, acesta revine la forma initiala si trage cerneala prin snorkel pana la umplerea sacului.
Legenda diagrama de mai sus:
1 - buton tija pneumatica
2 - tija pneumatica
3 - oring vacuum tija
4 - corp stilou
5 - camasa / port sac
6 - sac/rezervor
7 - tubul tijei pneumatice in interior
8 - port snorkel
9 - snorkel
Sistemul are cateva neajunsuri totusi. Este necesar sa se asigure vacuumul, in mod perfect. Pentru a face asta, sistemul foloseste 3 garnituri: una in butonul tijei, una in corp (de fapt un o-ring), pe care culiseaza tija in interiorul corpului, si una in sectiunea penitei. Daca una din acestea cedeaza, sacul nu va fi comprimat, si nici nu va trage cerneala in mod corect. In unele cazuri, garniturile sunt uzate minim, si o usoara lubricare siliconica rezolva temporar situatia. Insa este recomandata schimbarea acestora, pentru ca 1) in timp vor ceda definitiv si 2) solutai aceasta temporara nu va incarca sacul in mod corect.
O chestiune pe care multi nu o stiu este ca snorkelul propriu-zis, acul sa zicem, are in interior un feed de ebonita. Acesta asigura controlul alimentarii, si este o piesa vitala pentru buna functionare a sistemului. In multe cazuri, acul este abuzat (indoit, lovit, apasat fara motiv) si asta duce la ruperea feedului de ebonita, extrem de fragil. Schimbarea unui feed in snorkel este extrem de dificil, de obicei este inlocuit in intregime acul.

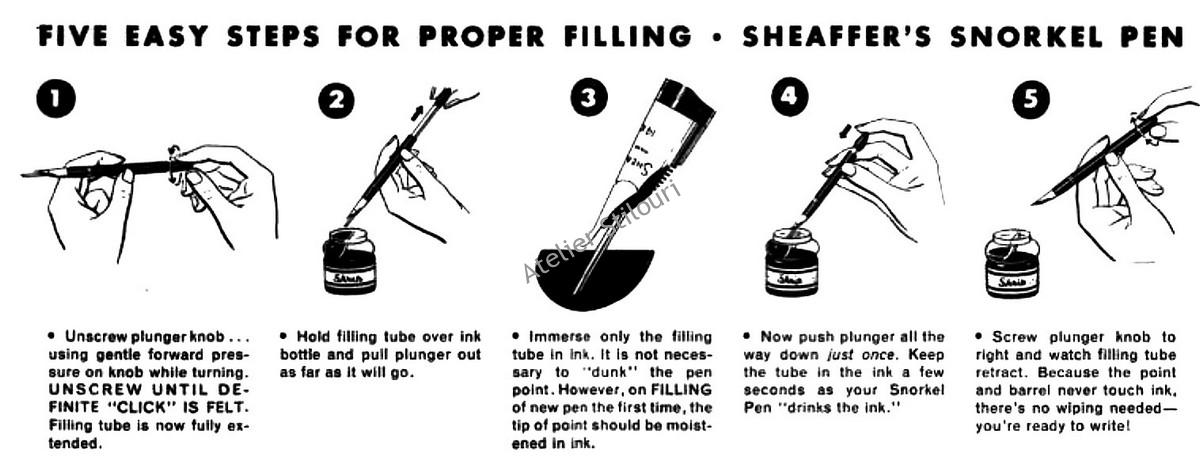

Una din greselile majore facute de posesorii de stilouri cu sistem snorkel este ca dupa extinderea acului si introducerea in calimara, imerseaza complet penita cu tot cu ac. Nu este recomandata scufundarea penitei, si nici nu e nevoie. Sistemul trage cerneala prin ac, nu prin penita. Imersia penitei nu face decat sa adune inutil cerneala intre penita si feed, plus ca exista pericolul ca cerneala sa patrunda in corpul stiloului, oxidand partile metalice. Asa ca doar snorkelul (acul) se scufunda in cerneala.
Dupa ce ati apasat tija in jos, observati daca stiloul elimina aer prin snorkelul scufundat. Daca ies bule de aer, asta inseamna ca vacuumul functioneaza. Daca nu, una sau toate garniturile sunt compromise, si va trebui trimis in atelier pentru reparatie. NU UITATI ! >>> Dupa apasarea tijei pentru incarcare (in jos), nu ridicati imediat snorkelul din cerneala, lasati'l inauntru vreo 10 secunde. Acesta este timpul necesar ca sacul sa se destinda si sa traga cerneala cat ii trebuie.

2 Comments
Stilourile cu încărcare snorkel au două feed-uri? Cel al peniţei şi cel al snorkel-ului?
Exact, doua feeduri. Doar ca fiecare are rolul sau, si se completeaza reciproc. Feedul penitei are rolul de a distribui si regula debitul de cerneala in penita. Feedul de pe snorkel are rolul de asigura incarcarea cu cerneala a sacului intern.
