Stipula DaVinci Capless are un sistem ingenios, pare solid, desi cotele foarte mici ale pieselor pot pune probleme la o utilizare indelungata a mecanismului de inchidere a trapei.

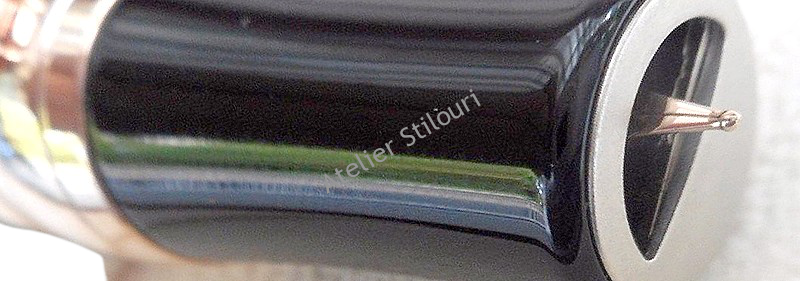

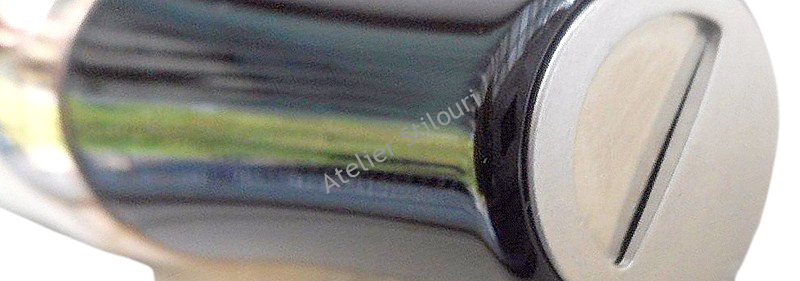

Trapa in sine este ingenioasa; cei de la Stipula au dezvoltat un design proprietar pentru asta. Capatul sectiunii penitei prezinta o deschidere in semicerc, metalica, fixata in blocul sectiunii. Practic, este inchisa permanent pe jumatate (semicerc). Partea deschisa (restul de arc de cerc) prezinta o lamela (metalica si semicirculara si ea), asezata peste semicercul solid, culisand pe ea la actionarea unui pin excentric, actionat de avans, pe o canelura a blocului penita/feed inspre inainte.
Asadar, avans penita – lamela se roteste clockwise, suprapunandu’se cu partea solida. Retragere penita – lamela se roteste counterclockwise, revenind peste partea pe unde iese penita, inchizand cercul si sigiland portul de prezentare a penitei.
Pentru a opera fiabil chestia asta, Stipula a modificat feedul, pentru a trece prin semicercul portului. Feedul este plat, iar penita nu are gradul de arc uzual.
1 Comment
Nu observ niciun ax în jurul căreia pivotează lamela (trapa) care închide deschiderea semicirculară permanentă din secţiunea peniţei. Asta înseamnă că:
-fie lamela are o formă semicirculară, dar există un ghidaj circular exterior pe care aceasta culisează
-fie lamela respectivă este partea “plină” a unui disc căruia i s-a practicat o deschidere similară secţiunii exterioare a peniţei
-fie lamela este parte componentă a unei “secţiuni interioare” prevăzută cu o deschidere similară “secţiunii exterioare” a peniţei.
În acelaşi clip unde sunt prezentate modele de Pilot Vanishpoint (tipul 2 – click şi tipul 3 – turn), respectiv tipul 4 – Lamy) este prezentat şi Da Vinci, ori, dacă era ax, trebuia să-l văd.
Nu înţeleg cum se realizează contrarotaţia celor două elemente coaxiale (corpul stiloului şi trapa (lamela). Acolo trebuie să fie ceva ce să echivaleze cu 3 sau roţi dinţate tronconice (roata A – corespunzătoare primului element contrarotativ) învârte una sau două roţi intermediare care, la rândul acestora, acţionează roata B, corespunzătoare celui de-al doilea element contrarotativ, care e coaxială cu roata A). Am văzut patentul, ştiu de acel pin, dar nu înţeleg cum are loc contrarotaţia.
